产品描述

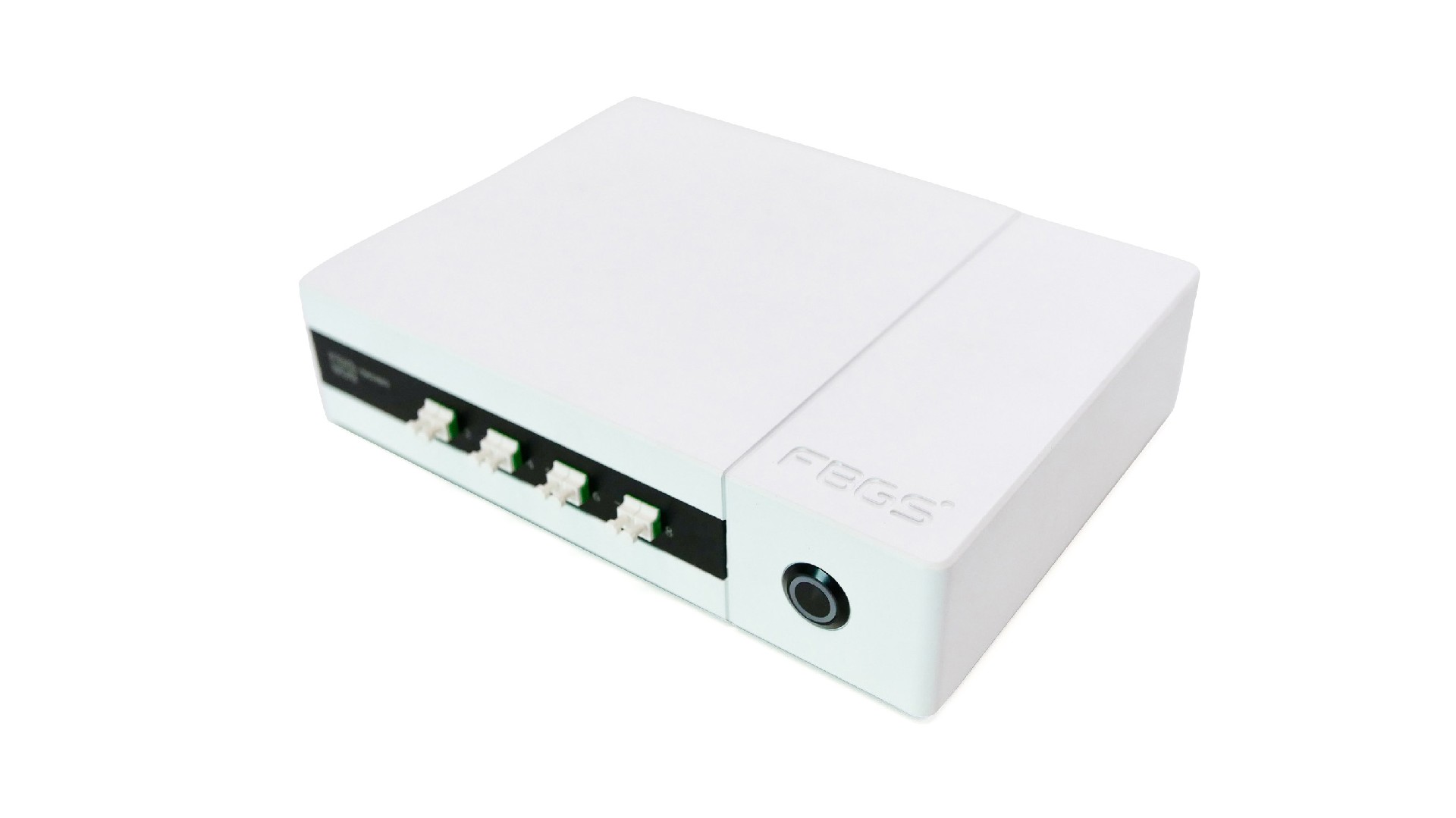

FBG-Scan 90X基于光谱测量技术，是一款为光纤光栅（FBG）传感器所设计的动态、高精度测量设备。该设备配有4个和8个输入通道，采样率分别为400Hz和220Hz，可为客户提供经济高效的解决方案。该设备在全速测量时具备0.3pm的高波长稳定性，其绝对波长精度为10pm。内置基准波长，无需对系统进行定期校准。可使用内部采样时钟完成采样，或通过外部触发信号实现与其他设备的同步测量。设备自带“ILLumiSense”软件，用于在电脑上显示及处理光纤光栅（FBG）波长，并将这些数据转换为工程数据，如温度和应变数据。
产品特点
4或8个单独的光学通道
每个光学通道可安装多达40个传感器
全速测量时0.3pm(1s)的高波长稳定性
内置基准波长，具备超高绝对波长精度
无需额外校准来保持波长精度
去极化光源可降低双折射引起的噪声影响
大于30dB的高动态范围
可实现外部触发
可同时监测同一通道上的多个传感器
产品参数
| 参数 | FBG-Scan904 | FBG-Scan908 |
光学参数 | ||
| 通道数 | 4 | 8 |
| 波长范围 | 1510nm~1590nm | |
| 波长精度(1δ)1 | 0.3pm@全速测量 | |
| 波长线性度 | 0.3pm | |
| 绝对波长精度 | 10pm | |
| 最小波长间隔 | 0.8nm | |
| 动态范围 | >30dB (可选择) | |
| 采样率-全部通道激活 | 400Hz | 222Hz |
| 采样率-单通道 | 1KHz | |
| 光源偏振度 | ≤5% | |
| 光纤接口 | LC/APC | |
| 激光等级 (IEC 60825-1) | 1 | |
电学参数 | ||
| 通信接口 | USB | |
| 触发信号 | TTL电平（3.3V），SMA连接头 | |
| 电源 | 9-15V DC | |
| 功耗 | 10W | |
环境参数 | ||
| 运行温度 | 0~45°C | |
| 运行湿度 | 0%~80%RH | |
机械参数 | ||
| 重量 | 2.4kg | |
| 尺寸 | 250x180x60mm | |
备注：1. 测量半高宽为120pm的200GHz标准器具
资料下载
产品技术规格如有变更，恕不另行通知，如有疑议，请与我司联系。
