一. 引言
在分布式光纤传感领域，我们总把目光聚焦在系统硬件、解调算法这些“顶流明星”上，却常忽略胶水这个“幕后群演”。殊不知，这个看似不起眼的粘接界面，正在悄悄导演一场数据罗生门。胶水的力学特性、热膨胀系数和稳定性直接影响应变传递效率与测量精度。从普通瞬干胶的快速固化特性，到环氧树脂胶的长期稳定性，再到UV胶的光学适配性，不同胶水在OFDR测试中扮演着截然不同的角色。本文将跳出技术参数的堆砌，从工程视角解析胶水选择的底层逻辑。
二、胶水特性与测试性能的博弈
瞬干胶：
速度与风险的权衡

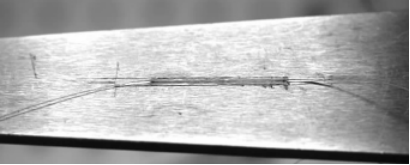

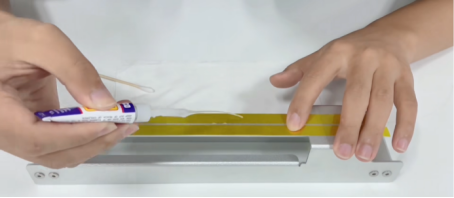

瞬干胶凭借秒级固化能力，成为实验室临时测试的首选。其低粘度和快速成膜特性，能够迅速将光纤固定在基材表面。但这种“快”背后隐藏着双重风险：一是高达6%~8%的固化收缩率，可能导致光纤局部微弯，形成虚假应变峰值；二是脆性特质使胶层在振动或温变环境下易开裂。其高收缩率和脆性会导致应变传递不均匀，尤其在长距离（如百米级）监测中，微小误差累积可能引发数据系统性失真。因此，瞬干胶仅适用于短期实验或预研场景，长距离或长期监测需谨慎。
环氧树脂AB胶：
高精度监测的“定海神针”

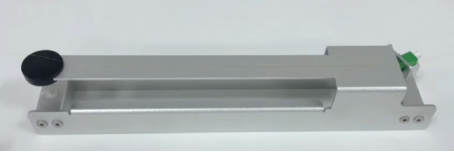

当测试场景切换到桥梁健康监测或航空复合材料分析时，环氧树脂AB胶便展现出“硬核实力”。双组分配方带来的不仅是长达24小时的固化周期，更赋予了它接近钢材的弹性模量（2~4 GPa）和低至0.1%的收缩率。这意味着应变能够以超99%的效率从基材传递到光纤，配合-60℃~300℃的耐温区间，使其在户外严苛环境中依然稳如磐石。不过，这种“刚强”特性在柔性基材上可能适得其反——若将环氧树脂用于橡胶衬底的应变监测，过高的胶层硬度会导致局部应变分布失真。
UV胶：
精密世界的“光影魔术”

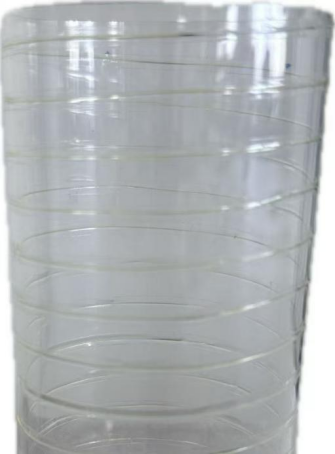

UV胶通过紫外线触发固化，无需物理接触，避免光纤偏移，透光率超95%，是光纤直贴式安装的首选。其最大优势在于可控的固化时间：在紫外线照射前，胶体保持流动性，为操作者提供充足时间调整光纤位置，特别适合复杂布设场景（如多通道光纤阵列）。同时，固化后透光率几乎无衰减，完美适配需保持光学特性的试验样件（如透明复合材料监测）。但长期紫外暴露可能导致胶体黄变，造成光信号衰减（如某太阳能监测项目三年损耗达15%）。
三、选择策略：需求、环境与成本的平衡
胶水选择需综合考虑测试目标、环境约束与预算：
短期实验：优先选用固化速度快的瞬干胶，但需警惕其收缩应力对数据精度的影响；
精密传感：选择UV胶，利用其透光性与操作灵活性，适用于多通道光纤阵列或透明材料监测；
极端环境：环氧树脂胶凭借高耐温性和稳定性，成为户外或机械负载场景的最优解；
长期项目：关注胶水的热机械匹配性与抗老化能力，优先环氧树脂胶或UV胶（需评估紫外衰减风险）；
长距离监测：避免使用瞬干胶，优先环氧树脂胶确保应变传递一致性。
四、常见误区与破局之道

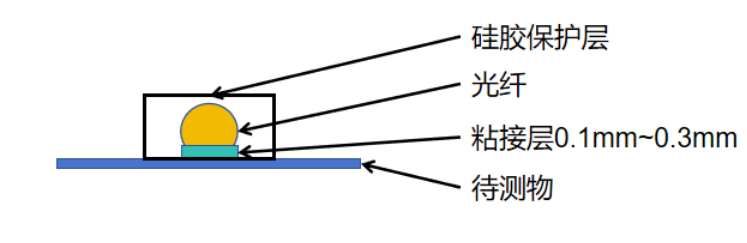

过厚的胶水（＞0.5mm）会像海绵般吸收应变，油气管道监测若存在3mm胶层会导致应变传递效率暴跌至60%。应采用“薄涂”工艺，既保证粘接强度，又减少力学损耗，使用少量胶水保证光纤与待测物的接触面紧密贴合即可，固定后可在表面覆盖一层硅胶，兼顾光纤保护和光纤应变传递效率。
误区：“一胶走天下”
试图用瞬干胶搞定所有场景，就像用瑞士军刀修航天飞机——看似万能，实则隐患重重：
柔性基材监测：瞬干胶的脆性会导致胶层开裂，环氧树脂胶的刚性同样不适用，此时需改用柔性胶水；
高温环境：UV胶可能因黄变失效，环氧树脂胶则更可靠；
光学敏感场景：瞬干胶的收缩应力可能扭曲光路，需使用UV胶来降低风险；
长距离监测：瞬干胶的累积误差会显著放大，需采用环氧树脂胶或专用低收缩胶。
常规监测用环氧树脂胶，精密布设用UV胶，临时测试用瞬干胶。
五、结语：小胶水里大世界
在OFDR测试中，胶水已从简单的粘合剂进化为连接物理与数字世界的“翻译官”。从瞬干胶的快速响应到环氧树脂的精准传递，从UV胶的光学适配到多道固化的工艺革新，每一次选择都关乎系统可靠性。工程师需牢记：没有万能胶水，只有契合场景的最优解。
