在分布式光纤传感的高精度测量场景中，OFDR技术凭借毫米级空间分辨率与高灵敏度，成为结构健康监测、管道安全检测等领域的“感知利器”。但不少工程师在实操中都会遇到一个棘手问题：传感数据莫名跳变、曲线异常波动。

其实，这些数据跳变并非设备故障，而是被我们忽视的4类光纤链路干扰源在“作祟”——它们藏在光纤布设、环境适配、尾端处理的细节里。下面我们逐一拆解，揪出这些“隐形干扰”。

一.前段光纤弯曲损耗：信号“失血”，传感段数据直接“飘”

1.干扰原理：光的“逃逸”导致信噪比崩塌

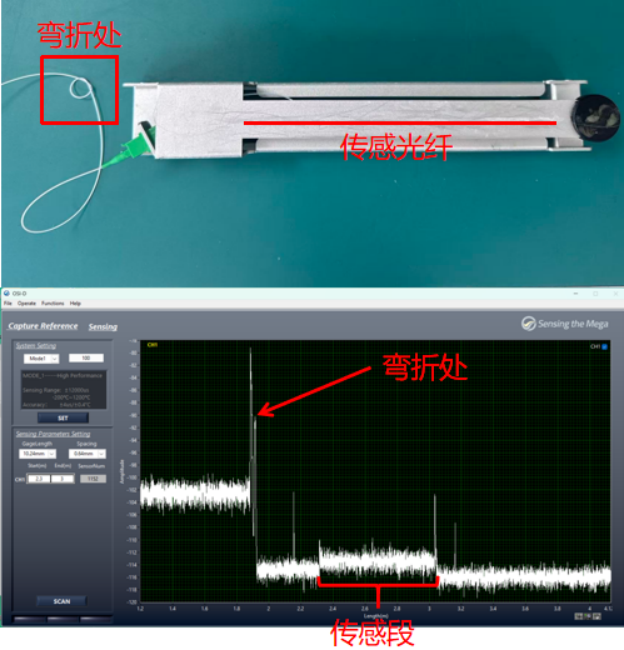

光纤依靠纤芯与包层的折射率差实现全反射传输，一旦前段光纤出现宏观弯曲或微观弯曲，光传输路径会偏离全反射条件，部分光从包层泄漏，形成弯曲损耗。下图中引纤部分出现弯曲，弯曲处后面光纤信号强度全部变低，直接影响传感段。

这种损耗会直接削弱进入传感段的光信号强度：当信号功率低于OFDR系统的探测阈值，瑞利散射信号会被噪声淹没，解调时无法精准匹配“光指纹”，最终表现为传感段数据无规律跳变、曲线出现台阶式波动。

2.典型场景与排查要点

场景：引纤段过桥架、穿管道时强行弯折，或光纤被重物挤压、盘绕半径过小；

排查：用OFDR曲线分析链路损耗，弯曲损耗在曲线上表现为明显的台阶式下降，定位下降点即可找到弯曲位置；

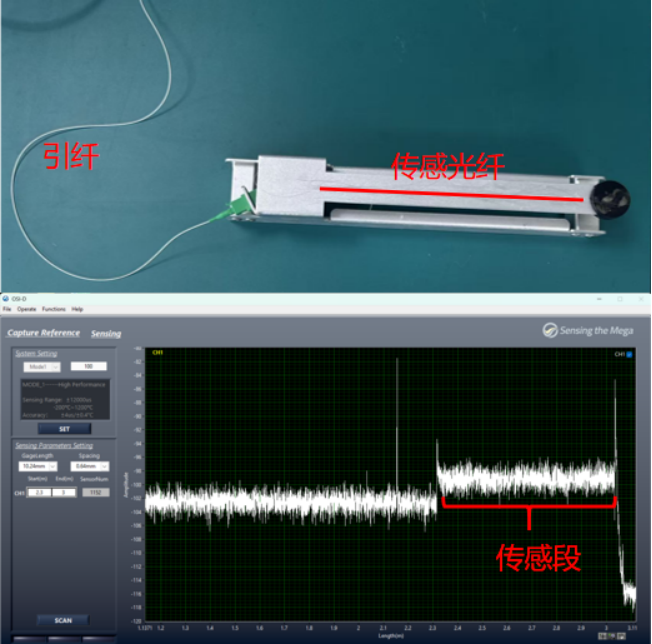

规避：引纤段保持自然松弛，弯曲半径≥光纤标称最小弯曲半径，避免挤压与过度盘绕。

二.光纤振动干扰：动态扰动让“光指纹”持续错位

1.干扰原理：微位移引发相位突变，解调失效

OFDR技术的核心是通过瑞利散射光的相位变化解算应变、温度信息，而振动会让光纤产生周期性微位移——无论是传感段直接受振，还是引纤段传递振动，都会导致光纤纤芯微观形变，使散射光的相位发生快速、无规律突变。

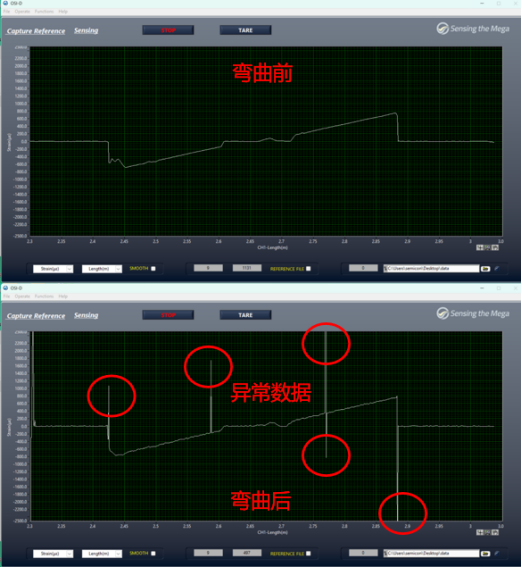

系统解调时，相位突变会让“光指纹”匹配失败，原本连续的监测数据出现尖峰式跳变、锯齿状波动，振动频率越高、幅度越大，数据跳变越剧烈。尤其在工业现场，环境振动是常态，却常被误认为是监测目标的真实应变信号。

2.典型场景与规避方案

场景：传感光纤贴附在振动设备表面、引纤段经过振动源（如泵体、电机）、光纤未做减振固定；

方案1：传感器选用弱反射阵列光栅，此传感器瑞利散射信号强，对振动的敏感性远低于普通裸纤，能有效降低振动带来的相位干扰。

方案2：引纤段远离振动源，必要时加装减振套管、阻尼垫。

三.尾端处理不当：强反射“闪瞎”探测器，曲线畸变

1.干扰原理：菲涅尔反射形成“信号海啸”

光纤尾端直接暴露在空气中时，会发生菲涅尔反射——光从玻璃射入空气，部分光会原路反射，形成极强的反射峰。

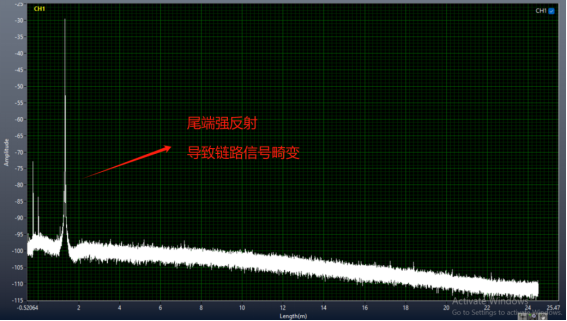

这个反射峰的强度远超光纤沿线的瑞利散射信号，会直接饱和OFDR探测器，导致探测器无法正常采集后续信号，最终表现为OFDR曲线末端畸变、传感段数据大面积跳变、甚至出现“鬼影”信号。很多工程师只关注前端链路，却忽略尾端这个“末端杀手”。

2.标准尾端处理方法

方案1：涂抹光纤匹配膏，让光从光纤平滑过渡到空气，消除菲涅尔反射；

方案2：将尾端研磨成8°斜面，或熔接APC（斜8°）跳线接头，让反射光偏离原路；

方案3：直接对接ERE尾端反射消除器，适配工业场景的稳定需求。

四.引纤段温度剧变：长度漂移导致“定位错乱”

1.干扰原理：热胀冷缩引发光程差突变

OFDR系统通过光程差定位散射点位置，而光纤的折射率与长度会随温度变化——温度每变化1℃，单模光纤的长度约变化10^-5/℃，折射率也会同步波动。

如果未被选中的引纤段处于温度剧变环境，其长度与光程会发生大幅变化，导致系统对传感段散射点的定位基准偏移，最终表现为传感段数据跳变、应变/温度测量值失真。这种干扰的隐蔽性极强，因为引纤段并非监测目标，温度变化常被忽略。

2.场景与防护措施

场景：引纤段暴露在室外、靠近热源/冷源、穿经温度波动大的区域；

方案1：引纤段做保温/隔热防护（如保温套管、遮阳处理），减少温度波动；

方案2：采用长度自校准算法（昊衡OSI-S标配），自动补偿引纤段温度漂移带来的误差；

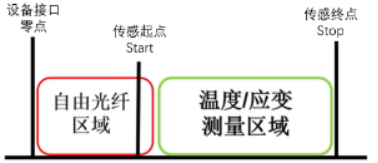

方案3：传感段起始端选取设备接口零点。

五.总结

4类干扰源对比与快速排查表

OFDR的高精度，离不开“链路全流程无干扰”的基础保障。这4类易被忽视的干扰源，恰恰是决定监测数据稳定性的关键——前端防弯、全程减振、尾端消反、引纤控温，做好这四点，才能让OFDR真正发挥毫米级感知的优势。
