一. 测试过程
本研究在一个大规模的真三轴试验现场采用大型混凝土样品进行压裂实验，混凝土样品由水泥、石英粉和水按10：4：5的比例制成，切割至尺寸为762mm×762mm×914mm，将光纤S形嵌入式布设在岩石内部。

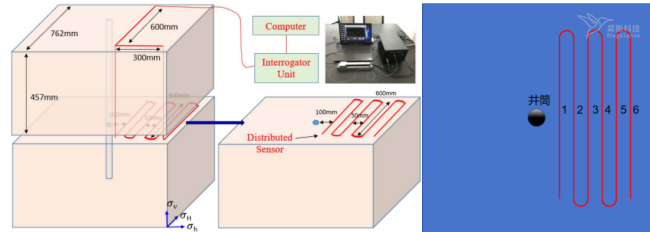

图1. 光纤布设示意图

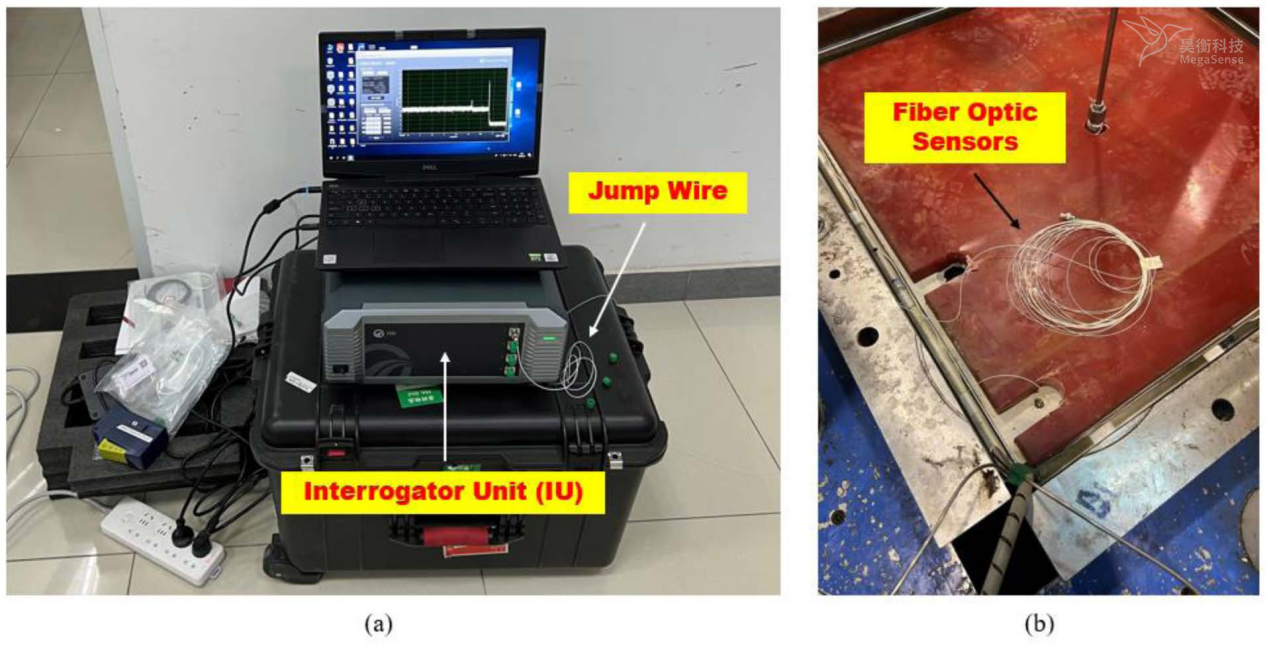

图2. (a)光纤测试系统 (b)混凝土光纤出口处
在加载约束应力后，向井筒中注入液体。压裂处理数据如图3所示。在注液过程中，光纤测试系统空间分辨率选用5.12mm（即5.12mm一个传感点），实时记录光纤保存数据。

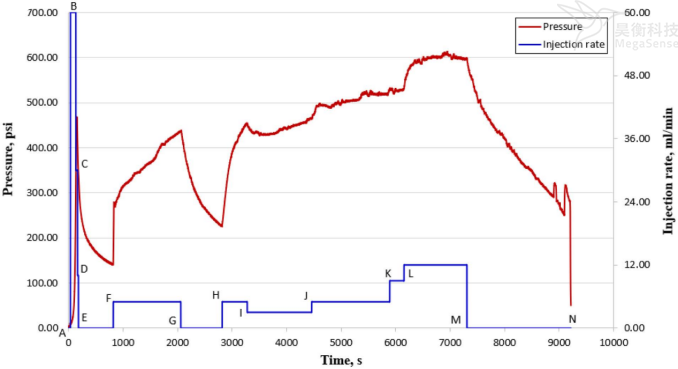

图3. 实验的压裂数据，包括注射速率与时间和处理压力与时间
三. 图实验结束后，我们对混凝土样品进行切片和扫描，最终通过一种算法进行合成，形成裂缝的几何形状。我们将使用光纤传感监测结果输入模拟的裂缝形态与切割和扫描解释合成的裂缝形态进行了比较，发现裂缝形态的一致性在一个相当好的范围内。
图7 (a)混凝土切片样本；(b)通过扫描和算法处理合成的裂缝形态
