光纤陀螺仪（FOG）基础介绍
光纤陀螺仪（Fiber Optic Gyroscope, FOG）是一种基于萨格纳克效应（Sagnac Effect）的高精度角速度传感器，广泛应用于惯性导航、航空航天、无人机稳定控制等领域。其核心原理通过光的干涉现象检测旋转角速度，具有无运动部件、抗冲击性强、寿命长等优势。
以下从物理基础、系统结构及技术演进三方面解析其工作原理。
1、物理基础：萨格纳克效应
1913年，法国物理学家Georges Sagnac通过实验发现：当一环形光路绕垂直于光路平面的轴旋转时，顺时针（CW）与逆时针（CCW）传播的两束光会产生相位差，这种现象称为萨格纳克效应。相位差大小与旋转角速度成正比，数学表达式为：
其中：N：光纤线圈匝数
A：单匝线圈包围的面积
λ：光源波长
C：光速
Ω：旋转角速度
Sagnac环旋转测速示意图（图片来源网络）
核心结论：旋转速度越快，两束光的相位差越大，通过检测相位差即可精确反推角速度。
2、光纤陀螺仪系统组成
典型光纤陀螺仪由以下核心部件构成：
1.宽带光源（SLD或ASE光源）
采用低相干光源，抑制背向散射噪声，提高信噪比。
2.光纤环形器/耦合器
将光源发出的光分为两束，分别沿顺时针（CW）和逆时针（CCW）方向注入光纤线圈。
3.保偏光纤线圈
核心敏感单元，通常由数百至数千米保偏光纤绕制而成，确保光偏振态稳定，减少环境干扰导致的相位误差。
4.光电探测器
接收两束光的干涉信号，将光强变化转化为电信号。
5.信号处理电路
提取相位差信息，通过算法解算角速度并输出数字信号。
光纤陀螺系统基本构成（图片来源：专利CN202110307328.8）
3、工作流程与技术演进
1. 开环光纤陀螺（第一代）
原理：直接检测干涉光强变化，通过光强-相位关系计算角速度。
局限性：非线性误差大，动态范围窄，仅适用于低精度场景。
2. 闭环光纤陀螺（第二代）
技术突破：引入相位调制器与反馈控制，采用方波/正弦波调制技术。
工作流程：在光纤线圈一端插入相位调制器，对两束光施加周期性相位偏置；通过反馈回路动态补偿萨格纳克相位差，使系统始终处于零相差状态；反馈电压与旋转角速度成正比，直接输出线性化结果。
优势：线性度提升至0.001%，动态范围达±1000°/s，成为主流方案。
3. 数字闭环光纤陀螺（第三代）
技术升级：采用数字信号处理（DSP）替代模拟电路，实现全数字化解调。
核心创新：自适应算法抑制温度漂移、振动噪声；多级调制技术扩展量程；集成化设计降低功耗与体积。
应用场景：高精度战略级导航（如卫星、核潜艇）
4、性能关键影响因素
1.保偏光纤性能
偏振串扰需低于-70dB，避免双折射轴耦合引入额外相位噪声
2.光纤线圈工艺
绕制张力均匀性、温度对称性设计直接影响零偏稳定性。
3.光源特性
宽带光源的相干长度、波长稳定性决定系统噪声水平。
4.信号处理算法
数字滤波、温度补偿算法提升长期稳定性。

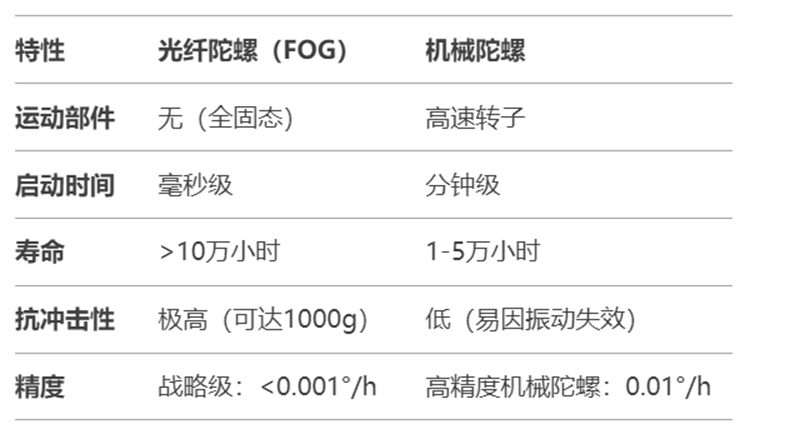

5、光纤陀螺 vs. 传统机械陀螺
6、应用场景
航空航天：卫星姿态控制、火箭惯性导航
军事领域：导弹制导、舰艇惯性基准
民用领域：无人机稳定、自动驾驶定位、石油钻井定向
7、技术前沿
光子晶体光纤陀螺：利用空芯光纤降低非线性效应，提升精度；
芯片化FOG：通过集成光学（InP/SiPh）技术实现毫米级微型化；
量子增强型FOG：结合量子纠缠光源突破经典灵敏度极限。
结语
光纤陀螺仪凭借其物理原理的优雅性与工程实现的可靠性，已成为现代惯性导航系统的核心器件。随着保偏光纤工艺、光电集成技术的持续突破，未来光纤陀螺将在精度、成本、体积等方面进一步革新，赋能无人系统、深空探测等尖端领域。
