引言

随着数据中心全面迈向400G/800G乃至1.6T速率，MPO（多光纤推入式）光缆凭借高密度、预端接、即插即用等优势，已成为高速并行互联系统的核心布线方案。然而，MPO光缆将多根光纤集成于单一连接器内的独特结构，对其制造精度和链路质量管控提出了远高于传统光缆的技术要求——尤其是长度控制，必须精确到厘米乃至毫米量级。

在AI算力基础设施加速部署的当下，光模块速率跃升至太比特级别，光纤链路密度越来越高，任何微小瑕疵、毫米级的连接不良或光链路缺陷，都可能导致信号完整性严重劣化，进而影响整个AI算力集群的稳定性与效率。如何高效、精准地完成MPO光缆的长度测量，成为行业亟待解决的技术难题。

武汉昊衡科技有限公司基于光频域反射（OFDR）技术推出的FLA光纤链路分析仪，凭借毫米级空间分辨率与百米至公里级测量范围的完美结合，为MPO多芯光缆的高精度长度测量提供了全新的解决方案。

MPO光缆为何需要厘米级长度控制？

#1“通道斜移”控制：MPO长度精度的核心驱动力

MPO光缆将多根光纤（如8芯、12芯、24芯乃至72芯以上）封装于同一连接器内，在多通道并行传输系统中，各光纤通道的信号传输时延必须高度一致，否则会导致严重的数据对齐问题。这一时间差异在专业领域被称为通道斜移——并行多通道系统中各独立通道之间信号传输时延的最大差异。

以数据中心广泛部署的100GBASE-SR4标准为例，该应用在850nm波长下通过8根多模光纤实现4通道并行传输，IEEE 802.3标准明确规定其通道斜移不得超过79皮秒。79皮秒的斜移容限，折算到光纤长度上仅相当于约1.6厘米的差异。40G/100G并行光模块规范对通道斜移的限制通常在几百皮秒到数纳秒之间，这要求MPO光缆内部的芯间长度差必须控制在厘米乃至毫米量级。对于追求极致可靠性的InfiniBand等高性能计算互联方案，实际要求往往更为严苛。

#2标准认证与合规：TIA Tier-1测试的强制性要求

ANSI/TIA-568.3-E标准明确将MPO链路的认证分为两级测试，其中Tier-1级认证要求对损耗、长度和极性三项指标进行完整测量和判定。值得一提的是，TIA-568.3-E明确要求长度测量必须用于计算基于长度的损耗上限——也就是说，长度测量不仅本身是认证的一项必测内容，更是准确判定插入损耗是否合格的前提条件。

TIA-526-28标准（IEC 61280-4-5的采标文件）进一步明确指出，MPO端接光纤布线系统的测试设备必须具备MPO接口，并能够测量衰减、确定极性和长度。

#3安装与长期可靠性：应力控制的必要保障

在高密度布线环境中，MPO主干光缆的路径需要精确规划。长度过短将无法连接设备，过长则会导致线缆冗余、弯折，阻碍散热，影响后期运维。行业内通常采用的“零负差”原则——即MPO光缆长度只允许正公差（例如L≤20米时公差为+10/-0厘米）——对制造过程的长度控制提出了严格约束。

从光缆结构来看，MPO光缆内部各芯光纤之间的长度不一致会带来更严重的后果：短的光纤会被拉紧，承受持续的拉伸应力；长的光纤则可能形成不必要的弯折。这都会导致微弯损耗增加，甚至在长期使用或温度变化时发生断裂。连接器组装的差异同样不容忽视——MPO连接器内部多根光纤的插入深度和端面研磨量差异，都会引入额外的长度差，进一步加剧通道斜移。

综上，MPO光缆对长度精度的要求源于三大根本驱动力：通道斜移（确保高速并行传输的信号同步）、标准合规（满足TIA Tier-1认证的强制性测试要求）以及安装可靠（实现无应力适配和长期稳定运行）。三者共同将MPO长度测量的精度需求推向了厘米乃至毫米量级。

传统光缆长度测量的技术困境

第一，需要芯间独立的长度测量。 传统测量方法（直尺或者绕纤机器等）只能给出整根光缆的平均长度，无法分辨MPO内部各芯光纤之间的长度差异。然而，通道斜移恰是芯间长度差异的直接反映——若芯1比芯2长1.6厘米，就会产生约79皮秒的通道斜移，这恰好触及100GBASE-SR4标准的斜移上限。仅测量整体长度，无法识别芯间差异，也就无法对通道斜移风险做出有效评估。

第二，OTDR的空间分辨率不足。 OTDR通过分析后向散射光的时间差进行检测，分辨率的提高依赖于探测脉冲宽度，但在激光功率一定的条件下，更窄的脉冲意味着更低的探测能量和更差的动态范围。这导致OTDR在短距离测量场景下的空间分辨率通常仅为米级，无法满足MPO长度测量所需的厘米乃至毫米级精度。

光频域反射技术——FLA光纤链路分析仪

#1核心指标参数

2毫米的空间分辨率：远超OTDR的米级精度，足以精准锁定MPO内部各芯之间毫米级的长度差异，直接对应到皮秒量级的通道斜移评估，为100GBASE-SR4等高速链路的通道斜移合规性提供了量化的数据基础。

#2兼顾测试效率与成本

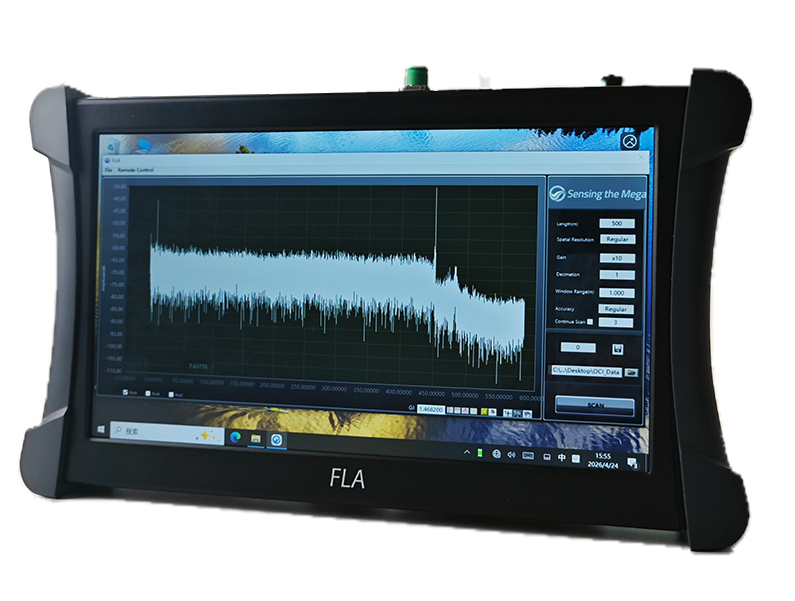

FLA系列设备提供标准机箱版本与手持式版本两种形态。手持式版本采用轻量化设计（仅2.5kg），配备触屏操作界面和内置可充电电池，可轻松携带至数据中心机房、现场施工站点等复杂环境中完成快速测试。另外，高速动态测量功能（5hz或15hz），使其同样适合部署在光缆制造产线，实现批量生产过程中的长度在线抽检和质量管控。为了给客户提供最优性价比，FLA可以根据客户差异化的使用场景，提供精简非必要功能与适当调整部分技术指标，量身打造最具性价比的长度测试方案。

结语：

毫米级精度，重塑MPO高密度互联的信任基石

高速光互联的竞速赛场，信号完整性是胜负的关键，而光链路的每一步精确控制，都是这场竞速的压舱石。随着AI算力基础设施对带宽、密度和可靠性的极致追求，MPO多芯光缆的部署将持续快速增长，而毫米级长度测量能力将成为保障链路质量的核心环节。

武汉昊衡科技FLA光纤链路分析仪，以光频域反射技术的深厚积累为根基，实现了毫米级空间分辨率与公里级测量范围的统一，为MPO多芯光缆的长度一致性验证、通道斜移评估和标准合规性测试提供了全新的解决方案。在高速光互联迈向400G、800G乃至1.6T的进程中，FLA设备正成为产线质量管控和现场链路认证不可或缺的测量基石，以精准测量驱动可靠的高速互联。
