随着大数据时代数据量需求的激增，光通信系统持续升级。光收发模块作为核心组件，其性能直接决定了通信质量。随着光模块速率要求的不断提升，其结构从单通道收发逐步向多芯、高密度光纤连接演进。利用OLI设备，可对光模块进行失效检测及结果分析。

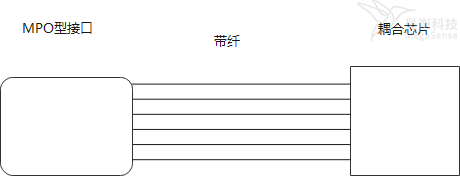

高速光模块内部光路部分结构示意图

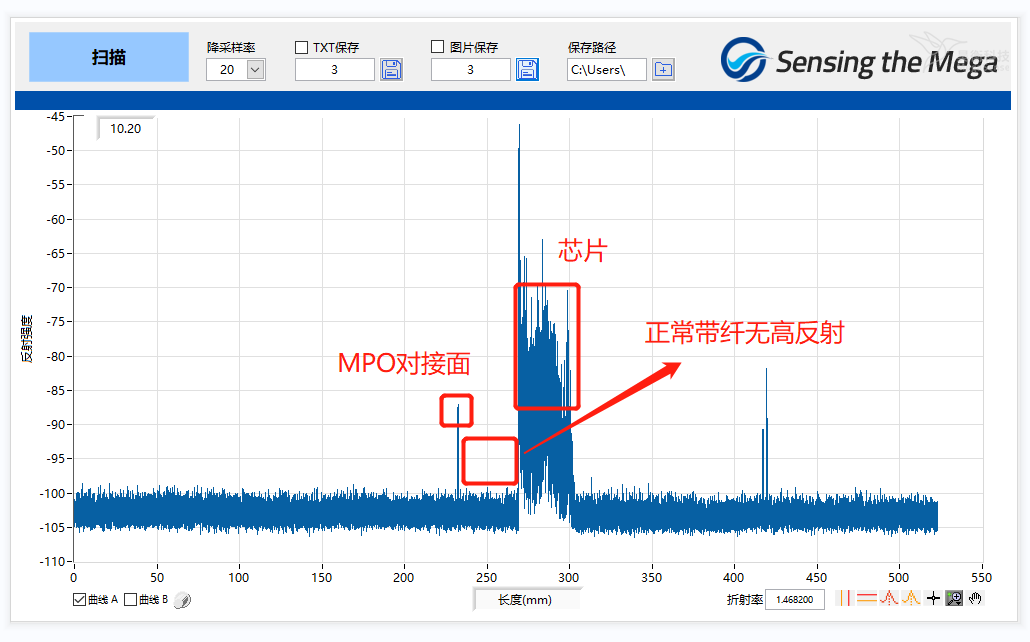

利用OLI设备的多通道功能测量1芯到12芯，对比正常测量结果和异常测量结果。

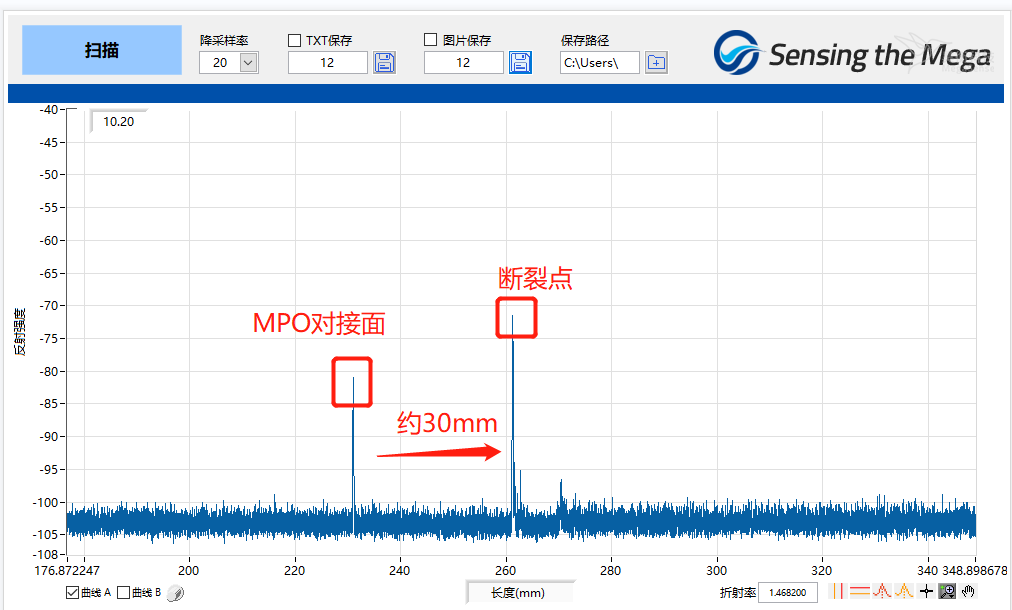

样品模块带纤长约38mm，失效点位于距接口30mm处，因光纤断裂导致后续链路无信号，耦合芯片内部反射无法测得。芯片为非玻璃材料，折射率高于光纤，反射信号呈连续峰值线，测得芯片长度约35mm，实际长度需除以相对折射率计算。
光模块光路的主要失效模式包括连接器端面污染和光纤微裂纹的长期扩展。OLI设备具备高灵敏度特点，能够有效探测微弱的光回损信号。在产品出货检测中，加入回损扫描可降低潜在风险，提升稳定性和使用寿命。
