灌注桩桩身变形光纤沿着钢筋笼自上而下U形布设，在钢筋笼底部和桩头跳线接头处均做有保护处理。

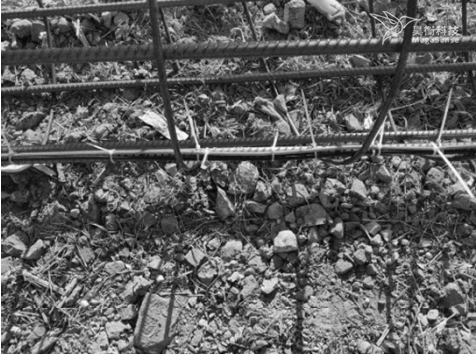

图（1）光纤定点绑扎固定

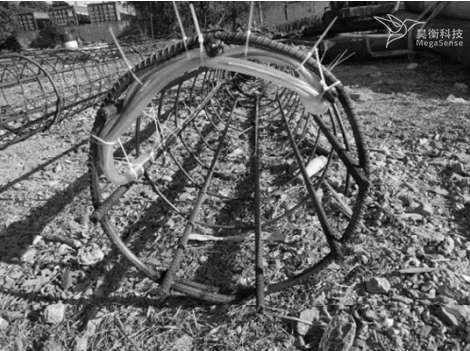

图（2）桩底光纤 U 形弯折保护

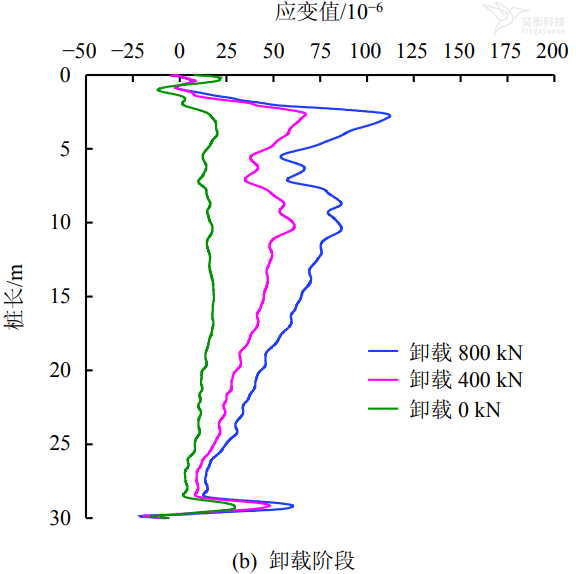

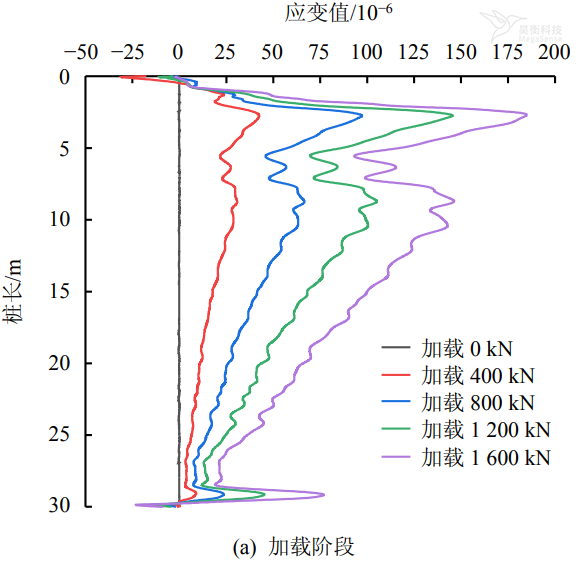

图（3）桩身应变分布曲线
随着荷载逐级增加，桩身整体应变逐渐增大，在埋深3米处出现应变最大值，且桩头到桩尾应变呈下降趋势。卸载阶段光纤测得桩身应变随荷载逐级减小，当卸载为0KN时，存在一定应变残余。（灌注桩桩身变形高精度测量）
灌注桩桩身变形现场光纤测试，验证了OFDR分布式光纤传感技术在桩基工程应用中的可行性，能够识别定位加卸载过程中应力残余及时间效应现象，具有较高的应用价值。
