产品描述

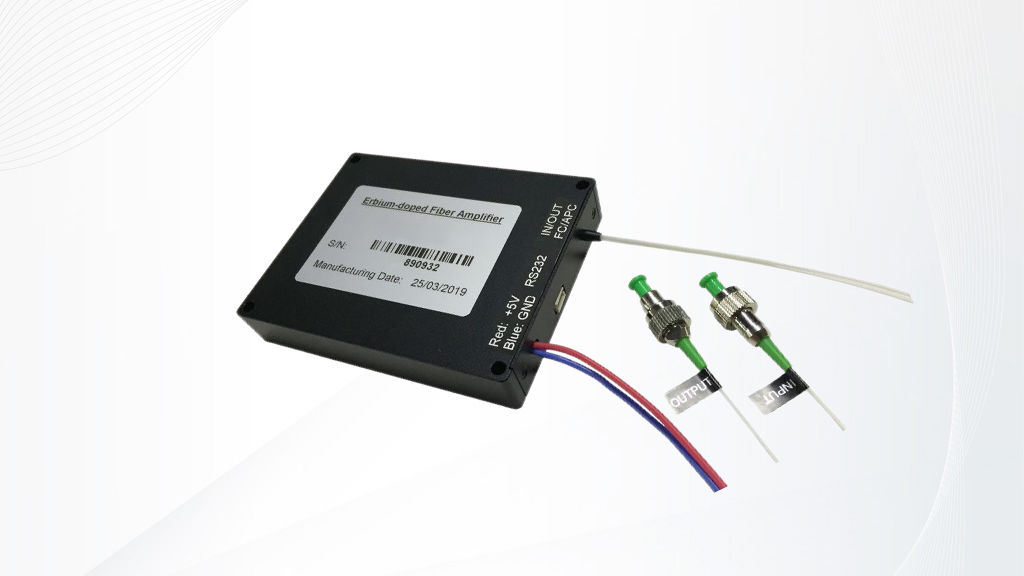

C 波段高灵敏度掺铒光纤放大器是一款高增益、高灵敏度的预放光纤放大器；用于对微弱光信号进行放大，提高接收机灵敏度，延长信号的传输距离。该系列放大器内部采用优化的光路结构，配合电信级的 980nm 泵浦激光器，实现高性能的小信号放大输出。基于稳定的高效的内部控制系统，结合高精度的 ATC 和 ACC(APC)控制电路实现放大器稳定、可靠运行。产品全部状态参量与配置信息可由上位机进行远程监控与配置。该系列光纤放大器有多种封装形式，满足不同应用要求。
产品特点
低噪声，高增益
输出功率可调
产品参数
指标 | 单位 | 参数 | |
中心波长 | nm | 1530 ~ 1565 | |
输入光功率 | dBm | -80 ~ -10 | |
饱和输出功率 | dBm | 15/20(max.) | |
小信号增益 | dB | 40(min.) | |
输出功率调节范围 | % | 0 ~ 100 | |
噪声指数 | dB | 4(max.) | |
偏振相关增益 | dB | 0.5(max.) | |
偏振模色散 | ps | 0.5(max.) | |
输入/输出端隔离度 | dB | 40(min.) | |
工作温度范围 | ℃ | -5 ~ +55 | |
尾纤类型 mm | SMF-28e | ||
通信接口 | RS232 | ||
产品尺寸 | mm | 90x70x15（模块） | |
工作模式 | ACC/APC | ||
订货信息
输出功率 | 尾纤直径 | 尾纤长度 | 光纤接头 | 产品形态 | |
WL-EDFA-PA | 40=40dB | 09=0.9mm 20=2mm | 1=1m 2=2m | FA=FC/APC FP=FC/PC | M=模块 B=台式 |
