产品描述

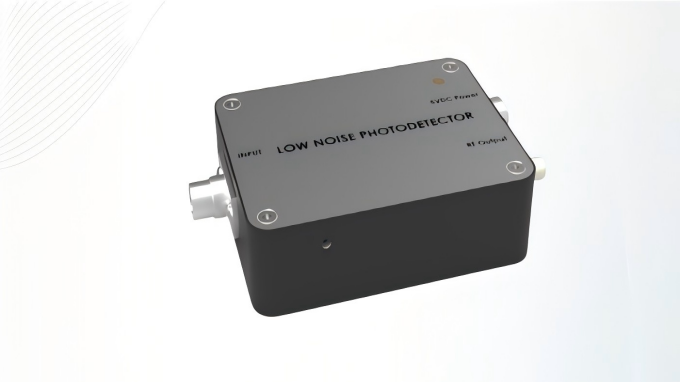

高速低噪声光电单元探测模块集成了低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声隔离电源单电源供电，输出信号不受外部供电电源的影响，具有高增益、高灵敏度、高带宽、低噪声等特点。除了常规单元探测器，公司还可提供蝶形封装和超低噪声的单元探测器。

产品特点

• 噪声低

• 高增益

• 高带宽

• 结构紧凑

• 内置低噪隔离电源

产品应用

• 光纤传感

• 光纤通信

• 激光测距

• 光谱测量

• ns 级光脉冲探测

产品参数

	常规单元探测器				蝶形单元探测器		超低噪单元探测器				单位
产品型号	PD-100M-A	PD-500M-A	PD-1G-A	PD-5G-A	DPD-100M-A	DPD-500M-A	UPD-100M-A	UPD-500M-A	UPD-1G-A	UPD-5G-A
探测器类型	InGaAs				InGaAs		InGaAs				-
波长	800~1700				800~1700		800~1700				nm
带宽	100M	500M	1G	5G	100M	500M	100M	500M	1G	5G	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	5K	30K	3K	30K	5K	30K	15K	30K	6K	V/A
最大输入光功率	140	840	140	1400	130	780	140	280	140	700	μW
NEP	5	7	9	9	5	7	2.2	3.1	3.3	3.3	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	50	50	50	50	Ω
输出耦合方式	DC/AC	DC/AC	AC	AC	DC/AC	DC	DC/AC	DC	AC	AC	-
供电电压	5	5	12	12	5	5	5	5	12	12	V
供电电流	0.3(max)				0.3(max)		0.5(max)			0.3	A
光学输入	FC/APC（自由空间光可选）				FC/APC		FC/APC（自由空间光可选）			FC/APC	-
射频输出	SMA				MCX(Female)		SMA				-
外形尺寸	65*50*20			75*55*25	25*22*10		65*50*20		65*50*25	80*90*25	mm

备注：如需其他带宽的单元探测器，请与我们联系。

资料下载

InGaAs超低噪单元探测器 产品单页.pdf

产品技术规格如有变更，恕不另行通知，如有疑议，请与我司联系。
