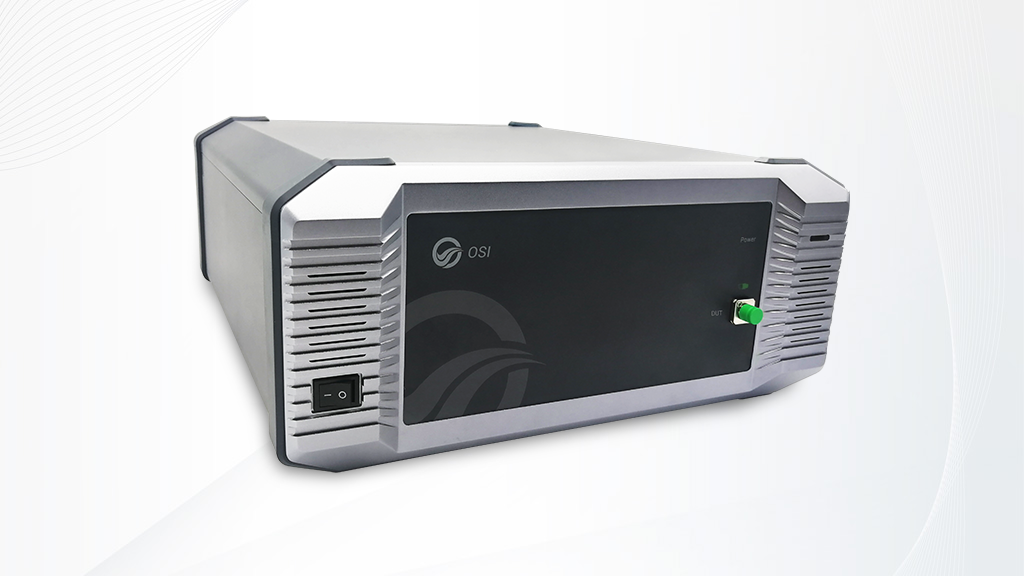

产品描述

OSI系列分布式光纤传感系统基于光频域反射技术（OFDR），用于分布式应变、温度测量，传感空间分辨率高达mm量级，测量重复精度高达±0.1℃和±1με。该系统采用常规单模光纤作传感器，兼容高密度弱反射光纤光栅阵列，在一根光纤上可同时测量成千上万传感点，广泛应用于短距离、高分辨、高精度应变、温度测量领域。系统具备形状传感和三维应变、温度场重构功能。

产品特点

• 超高测量精度和空间分辨率

• 自校准、稳定性好

• 传感器兼容单模光纤和弱栅阵列

• 具备形状传感功能

• 可选便携式版本利于外场测试

产品应用

• 土木结构健康监测

• 复合材料应变、温度检测

• 汽车结构静动态应变测试

• 电池应变、温度监测

• 三维应变、温度场重构

产品参数

主要参数
产品	OSI-S
配置	标准配置	准动态功能1
测量长度2	100m（定制200m)	100m
通道数	1（选配4/8）	1
引纤长度3	0（选配100m/1km)	0
最高空间分辨率4	1mm	0.64mm
空间分辨率4	1/2/5/10/20 mm 五档可调	0.64/1.28/2.56/5.12/10.24 mm 五档可调
传感器	兼容各类单模光纤或弱栅阵列，可直接使用
具体参数
测量模式	高精度模式	配置参数
传感长度	100m	50m		100m
采样率5	/	25Hz		10Hz
应变重复精度6	±1με	±4με
温度重复精度6	±0.1℃	±0.4℃
应变测量范围	±12000με
温度测量范围7	-200~1200 ℃
硬件
供电	AC 220/110V；DC 12V
功率	60W
通信线	Type-C
光纤接口8	FC/APC		SC/APC
尺寸	W345*D390*H165 mm
重量	7.5 kg
储藏温度	0 ~ 50 ℃
工作温度	10 ~ 40 ℃
储藏与工作湿度	10~90 %RH

备注：

1. 引纤长度可选配，OSI-D可选配无引纤、50m或100m；

2. 最高空间分辨率并非测试的最佳分辨率，OSI系统空间分辨率多档可调，用户在软件界面可自行切换；

3. OSI-D的采样率是在10.24mm空间分辨率下获得的；

4. OSI-D的重复精度是在10.24mm空间分辨率下获得的；

5. 温度测量范围与传感光纤类型有关。丙烯酸酯涂层光纤用于0~100℃，聚酰亚胺涂层光纤用于-65~350℃，镀金光纤用于-200~700℃;

6. OSI-D标配有三种测量模式，用户可根据自己需求灵活选择。高性能模式适用于曲线、直线各种布纤方式，具有更高稳定性；高速模式适用于直线布纤，可获得最快采样率；高精度模式支持高达±1με/±0.1℃的测量重复精度；

7. 定制项可根据用户特定应用，定制各项参数，例如采样率 250Hz@ 5m测量长度；

8. 设备单通道配置接口，多通道光纤接口是LC/APC。

文件下载

OSI系列-分布式光纤传感系统 产品单页.pdf

产品技术规格如有变更，恕不另行通知，如有疑议，请与我司联系。
